典型參數規格
|
參數規格 |
單位 |
保偏光纖隔離器 |
|
中心波長 |
nm |
1064nm or Customized |
|
工作波長范圍 |
nm |
±50 |
|
峰值隔離器@23℃ |
dB |
32 |
|
隔離度@23℃ |
dB |
≥26 |
|
插入損耗 |
dB |
≤1.5（Type 1.0） |
|
偏振消光比 |
dB |
≥20（Type 22） |
|
光回波損耗 |
dB |
≥50 |
|
最大輸入功率 |
W |
0.5，1.0，3.0，5.0，10.0，20.0（可定制：下單指定） |
|
光纖類型 |
- |
PM980 or PM LMA Fiber |
|
接頭類型 |
- |
FC/APC，可指定（高功率版本僅裸纖） |
|
產品尺寸 |
mm |
60x28x26 |
|
工作溫度范圍 |
℃ |
-5~ +70 |
|
存儲溫度范圍 |
℃ |
-40~ +80 |
*插入損耗不含接頭（1W以內功率提供連接頭，高功率為裸纖），包含接頭：IL+0.3dB，RL-5dB，ER-2dB。
*連接器對齊慢軸。雙軸工作可選。
*產品尺寸：可能略有變更，關注尺寸需下單前確認。

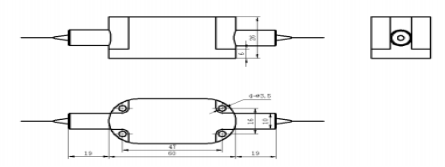

封裝尺寸：
產品選型：
|
PMIS- |
工作波長 |
工作軸 |
光纖類型 |
尾纖類型 |
尾纖長度 |
連接器類型 |
|
|
1064=1064nm |
S=慢軸 |
980=PM980 |
1=250um bare fiber |
H=0.5m |
0=None |
|
|
xxxx=xxxxnm |
F=快軸 |
LMA=PM LMA |
2=900um loose tube |
1=1.0m |
1=FC/UPC |
|
|
|
B=雙軸 |
SSS=Specify |
3= 3mm jacket |
2=2.0m |
2=FC/APC |
|
|
|
|
|
S=Specify |
S=Specify |
3=SC/APC |
|
|
|
|
|
|
|
4=SC/UPC |
|
|
|
|
|
|
|
S=Specify |
參考選型：
PMIS-1064S980212 1064nm標準功率光纖隔離器，慢軸工作，PM980，900um套管，1m尾纖，F(xiàn)C/APC接頭
