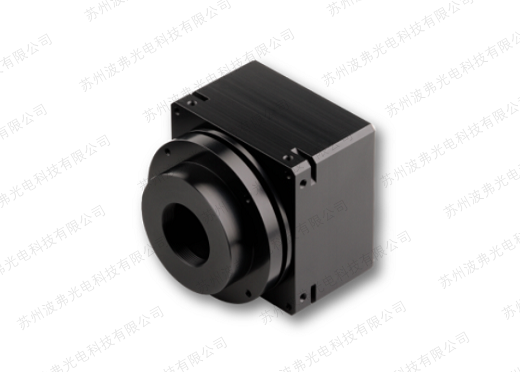

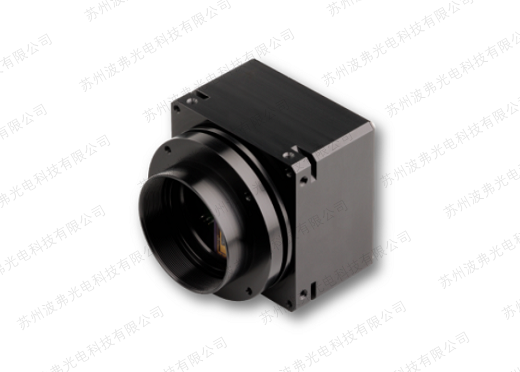

線掃描相機是在許多工業環境中使用的半導體相機，例如在機器視覺應用中。根據類型，單個光敏線傳感器包含多達22800個像素（像素）。入射到傳感器上的光能被轉換成電信號，以便在相機內進行數字化。在8位分辨率下，A/D轉換器將每個像素的輸出電壓傳輸?shù)?56個亮度級之一，在12位分辨率下傳輸?shù)?096個亮度級。彩色線掃描相機為紅、綠和藍提供三個獨立的線信號，每像素為3 x 8位或3 x 12位。數字化的輸出信號被傳送到計算機。
GigE Vision接口線掃描相機特別適合需要高數據傳輸速率或長電纜的應用。高達1000 Mbps的高數據傳輸速率使其適用于許多要求苛刻的圖像處理應用。GigE Vision接口像機還可用于遠離專用計算機的許多位置，因?yàn)榍д滓蕴W(wǎng)技術允許電纜長度長達100 m。
Sch?fter + Kirchhoff提供兩種GigE接口的線掃描相機。硬件在技術上是相同的，它們僅在各自的固件上有所不同。V系列相機100%兼容GigE Vision，并且使用GENCAMTM接口進行編程。G系列相機不符合GigE Vision標準，其主要優勢在于高性能、靈活性和超出GigE Vision規范的附加功能。
附加功能包括：
除視頻信號外，客戶特定的I/O信號
可以在相機中實現特殊的預處理算法
來自Sch?fter+Kirchhoff的SDK，帶有庫和示例。
千兆以太網還是GigE Vision？
如果應用程序是使用GigE Vision兼容軟件開發的，例如LabVIEW、Common Vision Blox或Halcon，則建議使用V系列的線掃描相機，因?yàn)檫@些相機由軟件直接支持。G系列的線掃描相機建議計劃開發自己的圖像處理例程的客戶使用，讓他們可以自由使用OpenCV等替代視覺庫。當應用需要額外的特定輸出控制信號和更大的靈活性時，G系列也是最佳選擇。
特征
GigE接口和GigE Vision標準的線掃描相機像素可選：512-8160像素
掃描速率：高達52.6 kHz
使用永久存儲的配置文件進行陰影校正
窗函數(ROI)
線觸發、幀觸發
數據線最長可達100m
| 線掃描相機 | GigE Vision接口 | ||||||||
| 相機型號 | 幀數 | 像素尺寸 | 傳感器長度 | 線掃速率 | 抗干擾 | 集成控制 | 陰影校正 | 比特位深 |
| SK8160VKO-4XL | 8160 | 5 x 5?μm | 40.8?mm | 11.9?kHz | X | X | X | 8/12 Bit |
| SK4096VFD-4L | 4096 | 10 x 10?μm | 41.0?mm | 27.8?kHz | X | X | X | 8/12 Bit |
| SK22368VTOC-4L | 7456 x 3 | 4.7 x 4.7?μm | 35.0?mm | 5.1?kHz | 3*8 Bit | |||
| SK2048VSD-4L | 2048 | 14 x 14?μm | 28.7?mm | 14?kHz | X | X | X | 8/12 Bit |
| SK16200VTOC-4L | 5400 x 3 | 7 x 7?μm | 37.8?mm | 6.9?kHz | 3*8 Bit | |||
| SK12240VKOC-4XL | 4080 x 3 | 10 x 10?μm | 40.8?mm | 4.8?kHz | X | X | X | 3*8 Bit |
| SK4096VPD-L | 4096 | 10 x 10?μm | 41.0?mm | 11.9?kHz | X | X | X | 8/12 Bit |
| SK2048VSH-4L | 2048 | 14 x 14?μm | 28.7?mm | 14?kHz | X | X | X | 8/12 Bit |
| SK2048MVSH | 2048 | 14 x 14?μm | 28.7?mm | 14.1?kHz | X | X | X | 8/12 Bit |
| SK1024VSH-4 | 1024 | 14 x 14?μm | 14.3?mm | 27?kHz | X | X | X | 8/12 Bit |
| SK1024MVSH | 1024 | 14 x 14?μm | 14.3?mm | 27?kHz | X | X | X | 8/12 Bit |
| VT-6K3.5G-H19 | 6560 | 3.5 x 3.5?μm | 23.0?mm | 19?kHz | X | X | X | 8/10/12 Bit |
| VT-4K5G-H26 | 4640 | 5 x 5?μm | 23.2?mm | 26?kHz | X | X | X | 8/10/12 Bit |
| VT-3K7G-H38 | 3200 | 7 x 7?μm | 22.4?mm | 38?kHz | X | X | X | 8/10/12 Bit |
| SK8160VKO-4LB | 8160 | 5 x 5?μm | 40.8?mm | 11.9?kHz | X | X | X | 8/12 Bit |
| SK8100VJRC-4L | 2696 x 3 | 8 x 8?μm | 21.6?mm | 2.9?kHz | X | 3*8 Bit | ||
| SK7500VTO-4XL | 7496 | 7 x 7?μm | 52.5?mm | 5.2?kHz | X | 8/12 Bit | ||
| SK7500VTF-4XB | 7496 | 7 x 7?μm | 52.5?mm | 8.3?kHz | X | 8/12 Bit | ||
| SK7456VTO-4L | 7456 | 4.7 x 4.7?μm | 35.0?mm | 5.2?kHz | X | 8/12 Bit | ||
| SK6288VKOC-4L | 2096 x 3 | 14 x 14?μm | 29.3?mm | 9.3?kHz | X | 3*8 Bit | ||
| SK5150VJR-4L | 5152 | 7 x 7?μm | 36.1?mm | 7.5?kHz | X | 8/12 Bit | ||
| SK22800VJRC-4XC | 7600 x 3 | 9.3 x 9.3?μm | 70.9?mm | 4.9?kHz | 3*8 Bit | |||
| SK2048VJR-4L | 2048 | 14 x 14?μm | 28.7?mm | 4.7?kHz | X | X | 8/12 Bit | |
| SK2048VHA-4 | 2048 | 8 x 8?μm | 16.4?mm | 52.6?kHz | X | X | X | 8/12 Bit |
| SK16080VJRC-4L | 5360 x 3 | 8 x 8?μm | 42.9?mm | 1.5?kHz | X | 3*8 Bit | ||
| SK12240VKOC-4LB | 4080 x 3 | 10 x 10?μm | 40.8?mm | 4.8?kHz | X | X | 3*8 Bit | |
| SK10944VJRC-4L | 3648 x 3 | 8 x 8?μm | 29.2?mm | 2.1?kHz | X | 3*8 Bit | ||
| SK1024VSD-4 | 1024 | 14 x 14?μm | 14.3?mm | 27?kHz | X | X | X | 8/12 Bit |
| 更多產品信息、需求信息，聯系蘇州leyu集團光電科技有限公司相關銷售人員獲取。 | ||||||||
