法國iXblue公司相位調制器從低頻到40Gbps/40GHz帶寬可選，工作波長780-2200nm可選（800nm波段，950nm波段，1060nm波段，1310nm波段，1550nm波段，2000nm波段），輸入/輸出光纖類型可選：單模或保偏，光連接器可定制。性能穩定，價格實惠，型號齊全。
MPX1300及MPZ1300系列
低頻至20GHz相位調制器

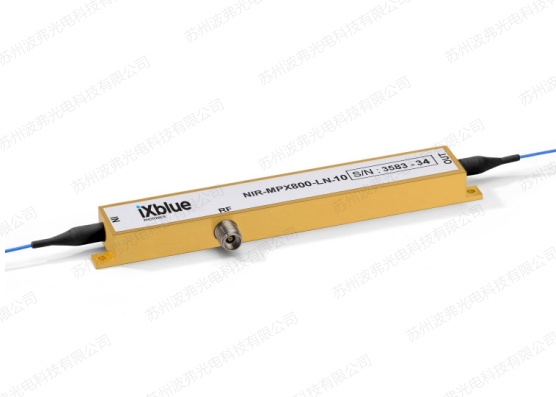

iXblue MPX1300 和 MPZ1300 系列是鈮酸鋰 (LiNbO3) 相位調制器，專為在 1310 nm 波長波段工作而設計。 由于其 O 波段優化的光波導設計和 1310 nm 精選光纖，MPX1300 和 MPZ1300 可以說是真正的 1310 nm 相位調制器。
lMPZ1300-LN-10 非常適合高達20 GHz 的寬帶寬操作。
lMPX1300-LN-0.1具有高阻抗輸入，優化調制頻率高達300 MHz。
MPX1300 和 MPZ1300 系列相位調制器采用最先進且經過驗證的鈮酸鋰技術設計，易于操作和集成。 這些調制器具有全面的選項（直流耦合、高功率），可為從實驗室實驗到要求苛刻的工業系統的各種應用提供最高性能。
MPZ-LN-10-OBand 1310nm&1550nm雙波段10GHz相位調制器
系列
波長
帶寬
插損
半波電壓
最大光功率
RF功率
尾纖
產品資料
MPX1300-LN-0.1
1270-1360nm
150MHz
3.0dB
3.0V
+20dBm
±20V
PMF
MPZ1300-LN-10
1270-1350nm
12GHz
2.5dB
3.3V
+20dBm
+33dBm
PMF
MPZ-LN-10-OBand
1310-1580nm
12GHz
3.0dB
3.3V
+20dBm
+28dBm
PMF
*可選項：
高射頻功率HEP：標準+28dBm，高功率：+33dBm可選
DC耦合DCC：DC耦合輸出，可使用至DC。
更多詳情，聯系蘇州leyu集團光電科技有限公司相關銷售人員獲取。
MPX1300-LN-0.1與MPZ1300-LN-10相位調制主要特點
|
參數 |
MPX1300-LN-0.1 |
MPZ1300-LN-10 |
|
工作波長范圍 |
1270 nm - 1360 nm |
1270 nm - 1360 nm |
|
有效帶寬 |
300 MHz |
20 GHz |
|
Vπ RF @50 kHz |
3 V |
4 V |
|
插入損耗 |
3 dB |
3.3 dB |
MPX1300-LN-0.1 ~300MHz相位調制器
MPX1300-LN-0.1電學參數
|
參數 |
Symbol |
Condition |
Min |
Typ |
Max |
Unit |
|
電光帶寬 |
S21 |
- |
- |
150 |
- |
MHz |
|
有效使用帶寬 |
S21 |
- |
- |
300 |
- |
MHz |
|
Vπ RF @50 kHz |
VπRF 50 kHz |
- |
- |
3 |
3.5 |
V |
|
RF輸入阻抗 |
Zin-RF |
- |
- |
10 000 |
- |
Ω |
MPX1300-LN-0.1光學參數
|
參數 |
Symbol |
Condition |
Min |
Typ |
Max |
Unit |
|
晶體 |
- |
- |
Lithium Niobate X-Cut Y-Prop |
|||
|
光波導 |
- |
- |
Ti diffusion |
|||
|
工作波長 |
λ |
- |
1270 |
1310 |
1360 |
nm |
|
插入損耗 |
IL |
不含連接器 |
- |
3 |
4 |
dB |
|
光回損 |
ORL |
- |
-40 |
-45 |
- |
dB |
*除非另有說明，否則所有規格均在 25 ℃、1310 nm 下給出。
MPX1300-LN-0.1絕對最大值
超過絕對最大額定值的應力可能會對器件造成永久性損壞。這些只是絕對壓力等級。在這些條件或超出數據手冊操作部分中給出的條件的任何其他條件下，并不暗示器件的功能操作。長時間暴露于絕對最大額定值會對器件可靠性產生不利影響。
|
參數 |
Symbol |
Min |
Max |
Unit |
|
調制電壓范圍 |
EVin |
-20 |
20 |
V |
|
最大輸入光功率 |
OPin |
- |
20 |
dBm |
|
工作溫度范圍 |
OT |
0 |
70 |
℃ |
|
存儲溫度范圍 |
ST |
-40 |
85 |
℃ |
MPZ1300-LN-10 ~20GHz相位調制器
MPZ1300-LN-10 電學參數
|
參數 |
Symbol |
Condition |
Min |
Typ |
Max |
Unit |
|
帶寬 |
S21 |
- |
10 |
12 |
- |
GHz |
|
有效使用帶寬 |
S21 |
- |
- |
20 |
- |
GHz |
|
紋波S21 |
ΔS21 |
- |
- |
0.5 |
1 |
dB |
|
電回損 |
S11 |
- |
- |
-17 |
-13 |
dB |
|
HEP option |
- |
-14 |
-10 |
dB |
||
|
Vπ RF @50 kHz |
VπRF 50 kHz |
- |
- |
3.3 |
4 |
V |
|
Vπ RF @10 GHz |
VπRF 10 GHz |
- |
- |
4.5 |
5.5 |
V |
|
RF阻抗匹配 |
Zin-RF |
- |
- |
50 |
- |
Ω |
|
Vπ DC電極 |
VπDC |
DCC 可選, #B封裝 |
- |
3.3 |
6 |
V |
|
DC端口負載匹配 |
Zin-DC |
DCC可選, #B封裝 |
1 |
- |
- |
MΩ |
MPZ1300-LN-10 光學參數
|
參數 |
Symbol |
Condition |
Min |
Typ |
Max |
Unit |
|
晶體 |
- |
- |
Lithium Niobate Z-Cut Y-Prop |
|||
|
光波導 |
- |
- |
Ti diffusion |
|||
|
工作波長 |
λ |
- |
1270 |
1310 |
1350 |
nm |
|
插入損耗 |
IL |
不含連接器 |
- |
2.5 |
3.5 |
dB |
|
光回損 |
ORL |
- |
-40 |
-45 |
- |
dB |
*除非另有說明，否則所有規格均在 25 ℃、1310 nm 下給出。
MPZ1300-LN-10絕對最大值
超過絕對最大額定值的應力可能會對器件造成永久性損壞。這些只是絕對壓力等級。在這些條件或超出數據手冊操作部分中給出的條件的任何其他條件下，并不暗示器件的功能操作。長時間暴露于絕對最大額定值會對器件可靠性產生不利影響。
|
參數 |
Symbol |
Condition |
Min |
Typ |
Max |
Unit |
|
RF輸入功率 |
EPin |
- |
- |
- |
+28 |
dBm |
|
高RF功率可選 |
HEPin |
HEP option |
- |
- |
+33 |
dBm |
|
最大輸入光功率 |
OPin |
最佳性能 |
- |
- |
+12 |
dBm |
|
損傷閾值 |
- |
- |
+20 |
dBm |
||
|
偏置電壓范圍 |
VDCC |
DCC 可選, #B封裝 |
-15 |
- |
+15 |
V |
|
工作溫度范圍 |
OT |
- |
0 |
- |
+70 |
°C |
|
存儲溫度范圍 |
ST |
- |
-40 |
- |
+85 |
°C |
產品封裝尺寸圖及Pin腳定義：
所有尺寸（mm）

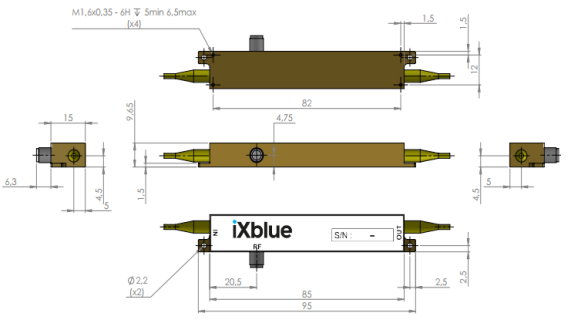

Housing #A: 標準相位調制器

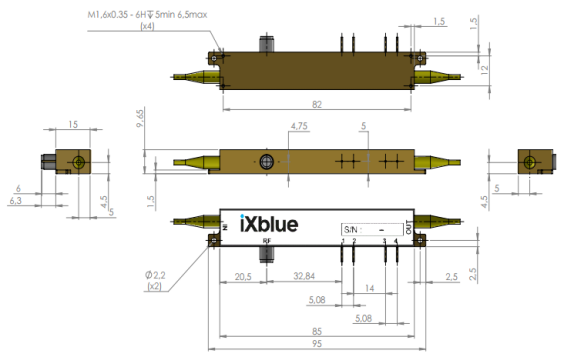

Housing #B: DC耦合輸出相位調制器（DCC選項）
|
Port |
Function |
Housing |
Note |
|
IN |
光輸入 |
#A & #B |
1310 nm保偏尾纖, PM13-U25D, 長度: 1.5 meter, 套管: 900 μm |
|
OUT |
光輸入 |
#A & #B |
1310 nm保偏尾纖, PM13-U25D, 長度: 1.5 meter, 套管: 900 μm |
|
RF |
RF輸入端口 |
#A & #B |
Female K (SMA comptatible) |
|
PINS 1 / 2 |
Ground / DC |
#B |
1.0 mm直徑 PIN |
產品選型參考
|
系列 |
帶寬- |
輸入光纖- |
輸出光纖- |
輸入光接頭- |
輸出光接頭- |
可選項 |
|
MPX1300-LN-0.1-00- |
|
|
|
|
|
|
|
MPZ1300-LN-10-00- |
|
|
|
|
|
|
|
|
0.1-150MHz |
P-保偏尾纖 |
P-保偏尾纖 |
00-裸纖 |
00-裸纖 |
HEP-高RF功率 |
|
|
10-10GHz |
|
|
FA-FC/APC |
FA-FC/APC |
DCC-DC耦合 |
